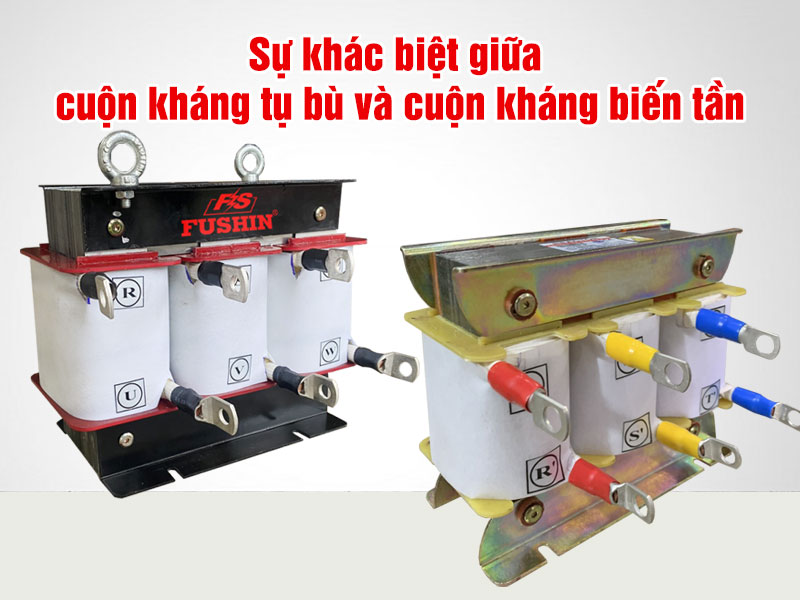

Sự khác biệt giữa cuộn kháng tụ bù và cuộn kháng biến tần
Th1
Cuộn kháng là một thành phần không thể thiếu trong các hệ thống điện công nghiệp và dân dụng. Trong số đó, cuộn kháng tụ bù và cuộn kháng biến tần là hai loại phổ biến với những đặc điểm và chức năng riêng biệt. Mặc dù cùng hoạt động dựa trên nguyên lý cảm ứng điện từ, nhưng chúng được thiết kế và ứng dụng cho các mục đích khác nhau. Bài viết này sẽ giúp bạn hiểu rõ sự khác biệt giữa cuộn kháng tụ bù và cuộn kháng biến tần, từ cấu tạo, chức năng, đến ứng dụng cụ thể.
Cuộn kháng tụ bù là gì?
Cuộn kháng tụ bù (Reactor for Capacitor Bank) là một thiết bị được sử dụng trong hệ thống bù công suất phản kháng, thường kết hợp với các tụ bù để cải thiện hệ số công suất và chất lượng điện năng.
Cấu tạo
- Lõi từ: Thường làm từ sắt hoặc vật liệu từ tính chất lượng cao, giúp tăng cường khả năng từ hóa và giảm tổn hao năng lượng.
- Cuộn dây: Là các cuộn dây dẫn quấn quanh lõi từ, có khả năng chịu được dòng điện lớn và tần số cao.
- Vỏ bảo vệ: Đảm bảo an toàn và bảo vệ cuộn kháng khỏi các tác động bên ngoài.
Chức năng
- Hạn chế dòng điện xung kích khi đóng tụ bù, bảo vệ tụ điện và các thiết bị khác trong hệ thống.
- Lọc sóng hài: Giảm thiểu tác động của sóng hài đến hệ thống điện.
- Tăng độ bền và hiệu quả hoạt động của tụ bù.
Nguyên lý hoạt động
Cuộn kháng tụ bù tạo ra trở kháng để hạn chế dòng xung kích và sóng hài. Khi dòng điện chạy qua, từ trường biến thiên trong lõi từ tạo ra một lực điện động cảm ứng, giúp giảm sự dao động đột ngột của dòng điện và cải thiện chất lượng điện năng.
Ứng dụng
- Hệ thống bù công suất phản kháng trong nhà máy, xí nghiệp.
- Các lưới điện trung và hạ áp yêu cầu cải thiện hệ số công suất.
- Giảm thiểu ảnh hưởng của sóng hài từ các thiết bị phi tuyến như biến tần, UPS, và bộ chỉnh lưu.
Cuộn kháng biến tần là gì?
Cuộn kháng biến tần (Reactor for Inverter) là thiết bị được thiết kế đặc biệt để bảo vệ biến tần và động cơ trong các hệ thống điều khiển tốc độ động cơ bằng biến tần.
Cấu tạo
- Tương tự như cuộn kháng tụ bù, cuộn kháng biến tần cũng bao gồm lõi từ, cuộn dây và vỏ bảo vệ. Tuy nhiên, cuộn dây được thiết kế để chịu được dòng điện xoay chiều ở tần số cao, thường từ 2 kHz đến 20 kHz.
- Các vật liệu cách nhiệt và chống rung động được sử dụng để bảo vệ thiết bị trong môi trường công nghiệp khắc nghiệt.
Chức năng
- Giảm nhiễu điện từ và sóng hài gây ra bởi biến tần.
- Bảo vệ biến tần khỏi các xung điện áp, dòng ngắn mạch hoặc quá tải.
- Giảm dòng khởi động và ổn định điện áp đầu ra của biến tần.
- Kéo dài tuổi thọ cho cả biến tần và động cơ.
Nguyên lý hoạt động
Cuộn kháng biến tần tạo ra một trở kháng nhất định trong mạch, làm giảm biên độ của sóng hài và xung điện áp. Bằng cách này, cuộn kháng giúp bảo vệ biến tần và động cơ, đảm bảo hệ thống hoạt động ổn định.
Ứng dụng
- Hệ thống điều khiển tốc độ động cơ bằng biến tần trong công nghiệp chế tạo, sản xuất.
- Các máy móc yêu cầu tốc độ thay đổi, như máy cắt CNC, băng tải, hoặc quạt công nghiệp.
- Hệ thống sử dụng biến tần trong môi trường có nhiều nhiễu điện từ.
So sánh cuộn kháng tụ bù và cuộn kháng biến tần
| Tiêu chí | Cuộn kháng tụ bù | Cuộn kháng biến tần |
|---|---|---|
| Mục đích chính | Hạn chế sóng hài và dòng xung kích trong hệ thống bù công suất. | Bảo vệ biến tần và động cơ, giảm sóng hài và nhiễu. |
| Nguyên lý hoạt động | Tạo ra trở kháng để hạn chế dòng xung kích và giảm sóng hài. | Tạo trở kháng để bảo vệ biến tần và giảm nhiễu. |
| Tần số hoạt động | 50Hz – 60Hz | 2 kHz – 20 kHz |
| Ứng dụng chính | Hệ thống bù công suất trong lưới điện. | Hệ thống biến tần điều khiển tốc độ động cơ. |
| Cấu tạo đặc biệt | Lõi từ và cuộn dây chịu được dòng điện lớn ở tần số thấp. | Cuộn dây được cách nhiệt tốt, chịu được tần số cao. |

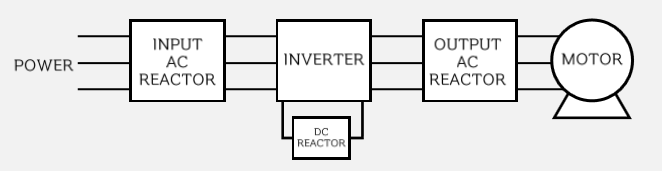

| Vị trí lắp đặt | Trước hoặc sau tụ bù trong hệ thống điện. | Đầu vào hoặc đầu ra của biến tần. |
| Môi trường hoạt động | Lưới điện công nghiệp và dân dụng. | Môi trường công nghiệp với nhiều nhiễu điện từ. |
| Tác dụng bảo vệ thiết bị | Bảo vệ tụ bù và hệ thống khỏi quá áp và sóng hài. | Bảo vệ biến tần và động cơ khỏi xung điện áp, dòng quá tải. |
Điểm chung của cuộn kháng tụ bù và cuộn kháng biến tần
Mặc dù có nhiều khác biệt, cả hai loại cuộn kháng đều có những điểm chung sau:
- Đều hoạt động dựa trên nguyên lý cảm ứng điện từ.
- Đóng vai trò quan trọng trong việc cải thiện chất lượng điện năng.
- Bảo vệ các thiết bị điện khỏi hư hỏng do sóng hài, dòng điện xung kích, và nhiễu.
- Được thiết kế để tăng hiệu quả hoạt động của hệ thống điện.
Lưu ý khi lựa chọn cuộn kháng
- Tính toán thông số: Cần xác định chính xác thông số như điện áp, dòng điện, và tần số hoạt động để lựa chọn cuộn kháng phù hợp.
- Chất lượng sản phẩm: Lựa chọn sản phẩm từ các nhà sản xuất uy tín để đảm bảo độ bền và hiệu suất.
- Môi trường lắp đặt: Đảm bảo cuộn kháng có khả năng chịu được điều kiện môi trường (nhiệt độ, độ ẩm, bụi bẩn, rung động).
- Bảo trì định kỳ: Thực hiện kiểm tra và bảo dưỡng cuộn kháng thường xuyên để đảm bảo hoạt động ổn định.
Cuộn kháng tụ bù và cuộn kháng biến tần là hai loại thiết bị quan trọng, mỗi loại đáp ứng các nhu cầu riêng biệt trong hệ thống điện. Cuộn kháng tụ bù tập trung vào việc cải thiện hệ số công suất và lọc sóng hài trong lưới điện, trong khi cuộn kháng biến tần chủ yếu bảo vệ biến tần và động cơ khỏi các tác động xấu từ dòng điện. Hiểu rõ sự khác biệt giữa hai loại cuộn kháng này sẽ giúp bạn lựa chọn đúng thiết bị, đảm bảo hiệu quả và an toàn cho hệ thống điện của mình.
