Cuộn kháng là gì? Ứng dụng trong hệ thống điện

Cuộn kháng, hay còn gọi là kháng điện, là một thành phần quan trọng trong các hệ thống điện và điện tử, đặc biệt trong các ứng dụng công nghiệp và truyền tải điện năng. Cuộn kháng đóng vai trò kiểm soát dòng điện, điện áp và giảm thiểu các tác động tiêu cực từ dòng điện xoay chiều (AC). Bài viết này sẽ cung cấp một cái nhìn chi tiết về cuộn kháng, nguyên lý hoạt động, các loại cuộn kháng, và ứng dụng thực tế trong hệ thống điện.

Mục lục

Cuộn kháng là gì?

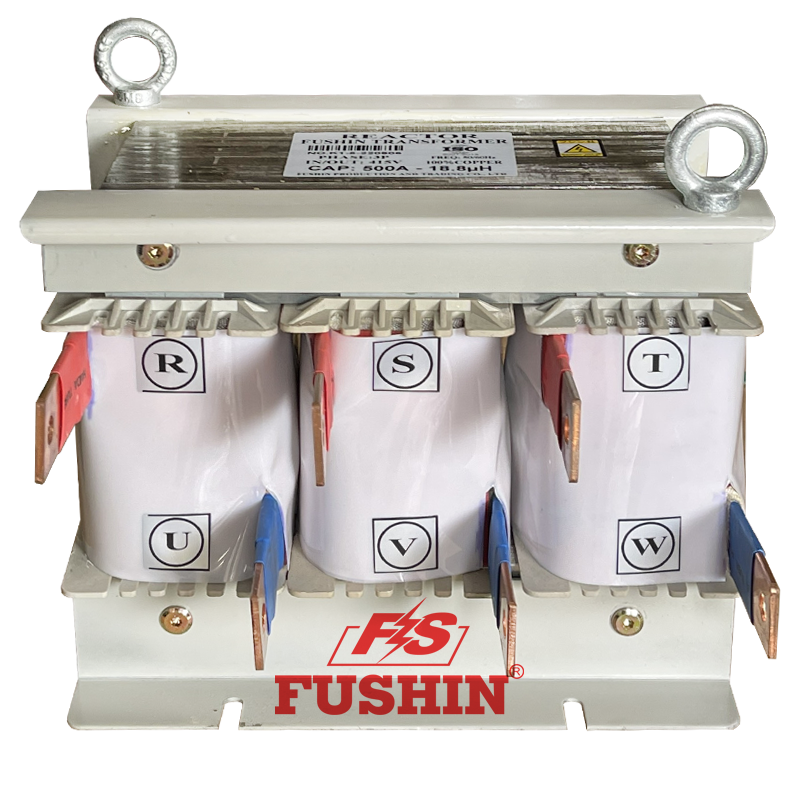

Cuộn kháng là một thiết bị điện hoạt động dựa trên nguyên lý cảm ứng điện từ. Về cơ bản, cuộn kháng là một cuộn dây dẫn được quấn quanh một lõi từ (thường làm từ sắt hoặc vật liệu từ tính khác) để tạo ra một độ tự cảm nhất định. Khi dòng điện chạy qua cuộn dây, từ trường sinh ra trong lõi sẽ tạo ra một lực điện động cảm ứng, hạn chế sự thay đổi đột ngột của dòng điện.

Thông số kỹ thuật quan trọng của cuộn kháng

Điện cảm (L): Đơn vị là Henry (H), thể hiện khả năng lưu trữ năng lượng từ trường của cuộn kháng.
Dòng điện định mức: Là giá trị dòng điện tối đa mà cuộn kháng có thể chịu được.
Điện áp định mức: Là giá trị điện áp tối đa có thể áp dụng lên cuộn kháng mà không gây hư hỏng.
Tần số hoạt động: Thường là 50Hz hoặc 60Hz trong các hệ thống điện xoay chiều.

Phân loại cuộn kháng

Cuộn kháng được phân thành nhiều loại dựa trên ứng dụng và vị trí lắp đặt trong hệ thống điện, bao gồm:

Cuộn kháng lọc sóng hài: Được sử dụng để giảm thiểu sóng hài trong hệ thống điện.
Cuộn kháng nối đất: Hạn chế dòng điện sự cố khi có ngắn mạch hoặc chạm đất.
Cuộn kháng trung tính: Ổn định hệ thống điện và hạn chế mất cân bằng pha.
Cuộn kháng đầu vào và đầu ra biến tần: Bảo vệ biến tần và động cơ khỏi các tác động xấu từ sóng hài và xung đột biến điện áp.

Nguyên lý hoạt động của cuộn kháng

Cuộn kháng hoạt động dựa trên hiện tượng tự cảm và cảm ứng điện từ:

Khi dòng điện xoay chiều chạy qua cuộn dây, từ trường biến thiên sẽ được tạo ra.
Từ trường này sinh ra một lực điện động cảm ứng ngược chiều với dòng điện ban đầu, làm giảm biên độ dòng điện và hạn chế các thay đổi đột ngột của dòng.

Đặc điểm quan trọng của cuộn kháng là khả năng tạo ra trở kháng, một dạng “kháng cự” đối với dòng điện xoay chiều, phụ thuộc vào tần số dòng điện và giá trị điện cảm của cuộn kháng.

Ứng dụng của cuộn kháng trong hệ thống điện

Cuộn kháng được ứng dụng rộng rãi trong nhiều lĩnh vực điện và điện tử, từ các hệ thống điện công nghiệp đến truyền tải và phân phối điện năng.

Giảm thiểu sóng hài trong hệ thống điện

Sóng hài là những dao động không mong muốn của điện áp và dòng điện, gây ra bởi các thiết bị phi tuyến như biến tần, UPS, và bộ chỉnh lưu.
Cuộn kháng lọc sóng hài giúp giảm biên độ của sóng hài, bảo vệ các thiết bị trong hệ thống điện khỏi các tác động tiêu cực như quá nhiệt, rung động, và giảm hiệu suất hoạt động.

Bảo vệ biến tần và động cơ

Trong các hệ thống sử dụng biến tần để điều khiển động cơ, cuộn kháng đầu vào và đầu ra được lắp đặt để giảm các xung điện áp và hạn chế nhiễu sóng hài.
Cuộn kháng đầu vào giúp bảo vệ biến tần khỏi các tác động xấu từ nguồn điện, trong khi cuộn kháng đầu ra giúp giảm sự gia tăng điện áp đột ngột, bảo vệ động cơ.

Ổn định hệ thống điện

Cuộn kháng nối đất và trung tính được sử dụng để duy trì sự ổn định của hệ thống điện, đặc biệt trong các tình huống mất cân bằng pha hoặc khi xảy ra sự cố ngắn mạch.
Các cuộn kháng này giúp giới hạn dòng sự cố, giảm nguy cơ hư hỏng thiết bị và đảm bảo an toàn cho hệ thống.

Cải thiện hệ số công suất

Cuộn kháng có thể được sử dụng kết hợp với các tụ điện trong mạch bù công suất để cải thiện hệ số công suất của hệ thống điện.
Việc tăng hệ số công suất không chỉ giúp tiết kiệm năng lượng mà còn giảm tổn thất trong dây dẫn và thiết bị.

Ứng dụng trong trạm biến áp và lưới điện truyền tải

Cuộn kháng được lắp đặt trong các trạm biến áp để bảo vệ các thiết bị khỏi quá áp và dao động điện áp do hiện tượng cộng hưởng hoặc quá độ.
Trong lưới điện truyền tải, cuộn kháng nối đất giúp hạn chế dòng chạm đất, đảm bảo hoạt động ổn định của hệ thống.

Hệ thống lọc và giảm nhiễu

Trong các hệ thống điện tử công nghiệp, cuộn kháng được sử dụng để giảm nhiễu điện từ và bảo vệ các thiết bị nhạy cảm như máy đo lường và thiết bị điều khiển.

Lợi ích của việc sử dụng cuộn kháng

Bảo vệ thiết bị

Cuộn kháng giúp giảm các tác động xấu từ dòng điện xoay chiều như sóng hài, quá áp và dòng sự cố, bảo vệ thiết bị khỏi hư hỏng.

Tăng tuổi thọ hệ thống

Bằng cách giảm bớt sự dao động dòng điện và điện áp, cuộn kháng kéo dài tuổi thọ cho các thiết bị điện và điện tử trong hệ thống.

Cải thiện hiệu suất hoạt động

Cuộn kháng giúp giảm tổn thất năng lượng và tăng hiệu suất của các thiết bị, đặc biệt trong các hệ thống sử dụng biến tần và động cơ.
Giảm nhiễu sóng hài, đảm bảo chất lượng điện năng cao hơn.

Tăng cường an toàn

Bằng cách giới hạn dòng sự cố và đảm bảo ổn định điện áp, cuộn kháng góp phần tăng cường an toàn cho hệ thống điện và người vận hành.

Một số lưu ý khi sử dụng cuộn kháng

Lựa chọn đúng thông số kỹ thuật: Cần tính toán chính xác giá trị điện cảm, dòng điện và điện áp định mức phù hợp với hệ thống.
Kiểm tra định kỳ: Cuộn kháng cần được kiểm tra và bảo dưỡng định kỳ để đảm bảo hiệu suất và độ bền.
Lắp đặt đúng vị trí: Đảm bảo cuộn kháng được lắp đặt tại các điểm quan trọng trong hệ thống, chẳng hạn như đầu vào/đầu ra biến tần hoặc các điểm nối đất.

Cuộn kháng là một thiết bị quan trọng trong hệ thống điện, đảm nhận nhiều vai trò như giảm sóng hài, bảo vệ thiết bị, ổn định hệ thống, và cải thiện hiệu suất năng lượng. Với sự phát triển của các hệ thống điện công nghiệp hiện đại, việc sử dụng cuộn kháng ngày càng trở nên phổ biến và cần thiết.

Để đảm bảo hệ thống điện hoạt động hiệu quả và an toàn, cần lựa chọn cuộn kháng phù hợp và tuân thủ các nguyên tắc lắp đặt, vận hành. Nhờ những lợi ích mà nó mang lại, cuộn kháng góp phần quan trọng trong việc nâng cao chất lượng điện năng và hiệu suất của các hệ thống điện công nghiệp và dân dụng.
