Biến áp (hay máy biến áp) là một thiết bị điện từ quan trọng, được sử dụng để truyền tải và biến đổi điện năng từ mức điện áp này sang mức điện áp khác mà không làm thay đổi tần số. Biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ, là một phần không thể thiếu trong các hệ thống điện hiện đại.
Khái niệm về biến áp
Biến áp là một thiết bị dùng để biến đổi điện áp xoay chiều từ mức này sang mức khác (có thể là tăng hoặc giảm) với tần số không đổi. Chức năng chính của biến áp là điều chỉnh điện áp để phù hợp với yêu cầu của hệ thống hoặc thiết bị.
Biến áp được sử dụng rộng rãi trong các lĩnh vực như truyền tải điện năng, cung cấp năng lượng cho các thiết bị điện tử, và trong các hệ thống công nghiệp. Ngoài ra, biến áp còn được ứng dụng trong các thiết bị điện tử như bộ sạc, bộ điều khiển điện áp, và hệ thống âm thanh.
Cấu tạo của biến áp
Một biến áp thường bao gồm ba bộ phận chính:
Lõi thép (Core): Lõi thép của biến áp thường được làm từ các lá thép mỏng, ghép lại với nhau để giảm thiểu tổn hao dòng xoáy (Eddy current). Lõi thép có nhiệm vụ dẫn từ thông, giúp tăng hiệu quả cảm ứng từ giữa các cuộn dây.
Lõi thép được chia làm hai phần:
- Trụ lõi (Leg): Là phần để quấn các cuộn dây.
- Gông lõi (Yoke): Là phần nối các trụ lõi, tạo thành một mạch từ khép kín.
Cuộn dây (Winding): Cuộn dây là thành phần chính để truyền tải năng lượng điện. Biến áp thường có hai cuộn dây:
- Cuộn dây sơ cấp (Primary winding): Nơi nhận năng lượng điện từ nguồn.
- Cuộn dây thứ cấp (Secondary winding): Nơi cung cấp năng lượng điện đã được biến đổi.
Các cuộn dây được làm từ dây đồng hoặc dây nhôm, bọc cách điện để tránh hiện tượng ngắn mạch.
Vỏ và các phụ kiện khác:
- Vỏ máy: Thường được làm bằng thép hoặc nhôm để bảo vệ các bộ phận bên trong.
- Chất cách điện: Có thể là dầu biến áp, không khí, hoặc các vật liệu cách điện khác nhằm giảm thiểu nguy cơ phóng điện.
- Phụ kiện: Gồm các bộ phận như máy đo nhiệt độ, đồng hồ đo áp suất dầu, van an toàn, và bộ điều chỉnh điện áp.
Nguyên lý hoạt động của biến áp

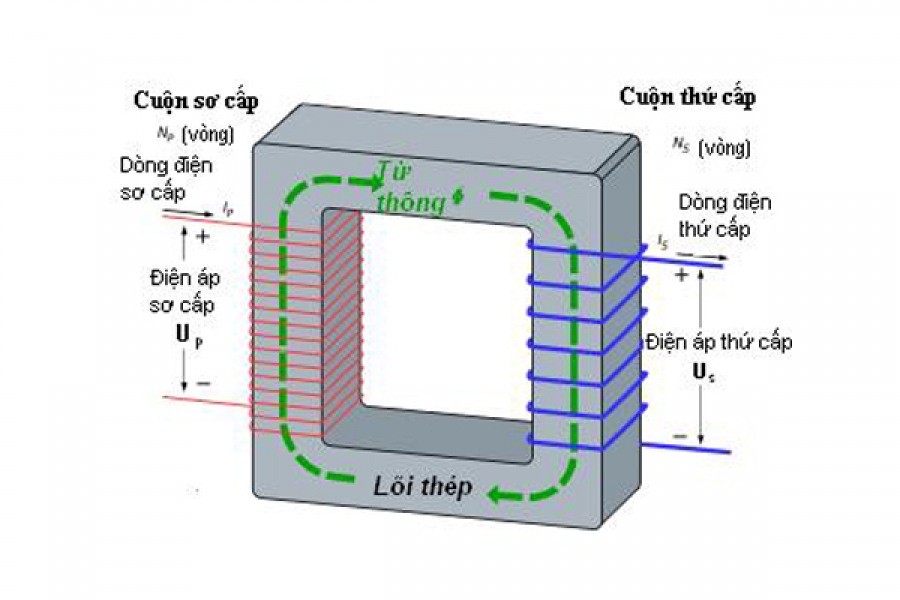

Biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ, cụ thể là định luật Faraday. Khi dòng điện xoay chiều đi qua cuộn dây sơ cấp, từ thông biến thiên sinh ra trong lõi thép. Từ thông này làm xuất hiện một suất điện động cảm ứng trong cuộn dây thứ cấp, dẫn đến việc truyền tải năng lượng điện từ cuộn sơ cấp sang cuộn thứ cấp.
Quá trình tạo từ thông:
- Khi dòng điện xoay chiều đi qua cuộn sơ cấp, nó tạo ra một từ trường biến đổi trong lõi thép.
- Từ trường này tạo ra một từ thông biến thiên trong lõi thép.
Cảm ứng điện từ:
- Từ thông biến thiên trong lõi thép tạo ra một suất điện động cảm ứng trong cuộn thứ cấp.
- Nếu cuộn thứ cấp được kết nối với tải, dòng điện sẽ được sinh ra để cung cấp năng lượng cho tải.
Công thức cơ bản:
- Suất điện động cảm ứng trong cuộn dây được tính bằng công thức:
Trong đó:- : Suất điện động (V).
- : Số vòng dây của cuộn dây.
- : Từ thông (Weber).
Phân loại biến áp
Biến áp được phân loại theo nhiều tiêu chí khác nhau:
1. Theo chức năng:
- Biến áp tăng áp: Tăng điện áp từ mức thấp lên mức cao.
- Biến áp giảm áp: Giảm điện áp từ mức cao xuống mức thấp.
2. Theo cấu tạo:
- Biến áp một pha: Sử dụng trong các hệ thống điện một pha.
- Biến áp ba pha: Dùng trong các hệ thống điện ba pha công nghiệp.
3. Theo cách làm mát:
- Biến áp khô: Làm mát bằng không khí.
- Biến áp dầu: Làm mát bằng dầu biến áp.
4. Theo ứng dụng:
- Biến áp lực: Sử dụng trong truyền tải điện cao áp.
- Biến áp đo lường: Dùng để đo lường dòng điện và điện áp.
- Biến áp điện tử: Dùng trong các thiết bị điện tử nhỏ gọn.
Ưu nhược điểm của biến áp
Ưu điểm:
- Hiệu suất cao, thường đạt trên 95%.
- Độ bền cao và ít hỏng hóc.
- Giảm tổn thất điện năng trong quá trình truyền tải.
Nhược điểm:
- Trọng lượng lớn, khó di chuyển.
- Giá thành cao, đặc biệt với các loại biến áp công suất lớn.
- Yêu cầu bảo trì định kỳ để đảm bảo hiệu suất.
Ứng dụng của biến áp
Biến áp có vai trò quan trọng trong nhiều lĩnh vực:
- Truyền tải và phân phối điện năng: Giúp điều chỉnh điện áp phù hợp khi truyền tải điện đi xa.
- Thiết bị điện gia dụng: Cung cấp năng lượng cho các thiết bị như lò vi sóng, tủ lạnh, và điều hòa.
- Ngành công nghiệp: Dùng trong các nhà máy, xưởng sản xuất.
- Hệ thống điện tử: Sử dụng trong các bộ nguồn, thiết bị viễn thông, và hệ thống âm thanh.
Bảo trì và kiểm tra biến áp
Để đảm bảo hiệu suất và tuổi thọ của biến áp, cần thực hiện các công việc bảo trì định kỳ như:
- Kiểm tra mức dầu và độ cách điện của dầu biến áp.
- Làm sạch bề mặt lõi thép và cuộn dây.
- Kiểm tra và siết chặt các đầu nối.
- Đo điện trở cách điện và kiểm tra nhiệt độ hoạt động.
Biến áp là thiết bị quan trọng và không thể thiếu trong hệ thống điện hiện đại. Với cấu tạo đơn giản nhưng nguyên lý hoạt động hiệu quả, biến áp đóng vai trò lớn trong việc truyền tải và biến đổi năng lượng điện. Hiểu rõ cấu tạo, nguyên lý hoạt động và cách bảo trì biến áp sẽ giúp tối ưu hóa việc sử dụng thiết bị này trong thực tế.
