Lưu ý khi lắp đặt biến áp 3 pha ra 1 pha

Biến áp 3 pha ra 1 pha là một thiết bị không thể thiếu trong nhiều hệ thống điện, đặc biệt khi cần chuyển đổi nguồn điện từ 3 pha sang 1 pha để cung cấp cho các thiết bị và ứng dụng cụ thể. Để đảm bảo hiệu quả hoạt động, an toàn và tuổi thọ của biến áp, việc lắp đặt cần được thực hiện cẩn thận theo các tiêu chuẩn kỹ thuật. Dưới đây là những lưu ý quan trọng khi lắp đặt biến áp 3 pha ra 1 pha.

Xác định đúng yêu cầu sử dụng

Xác định công suất của biến áp

• Công suất của biến áp phải phù hợp với tải sử dụng. Nếu chọn công suất thấp hơn yêu cầu, biến áp sẽ bị quá tải, gây nóng, tổn hao năng lượng và giảm tuổi thọ.
• Nếu công suất quá lớn so với tải, hiệu suất hoạt động sẽ không tối ưu, gây lãng phí tài nguyên.

Xác định điện áp đầu vào và đầu ra

• Kiểm tra điện áp đầu vào từ nguồn điện 3 pha, thông thường là 380V (hoặc 220V tùy hệ thống).
• Điện áp đầu ra phải đáp ứng yêu cầu của các thiết bị sử dụng, thường là 220V hoặc 110V.

Loại tải sử dụng

• Xác định loại tải: tải thuần trở (như đèn sợi đốt), tải cảm (như động cơ) hoặc tải hỗn hợp. Điều này ảnh hưởng đến cách chọn và lắp đặt biến áp.

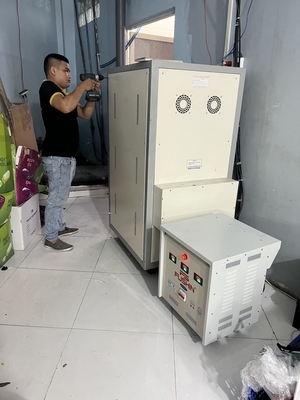

Lựa chọn vị trí lắp đặt

Đảm bảo môi trường khô ráo và thông thoáng

• Biến áp cần được đặt ở nơi khô ráo, tránh tiếp xúc trực tiếp với nước, độ ẩm cao hoặc các yếu tố môi trường bất lợi như bụi bẩn, hóa chất.
• Vị trí lắp đặt phải thông thoáng để đảm bảo khả năng tản nhiệt, tránh hiện tượng quá nhiệt khi vận hành.

Đặt biến áp trên bề mặt chắc chắn

• Biến áp cần được đặt trên bề mặt cứng, chắc chắn để tránh rung lắc trong quá trình hoạt động.
• Nếu lắp đặt trên tường hoặc giá đỡ, cần đảm bảo kết cấu đủ chắc chắn để chịu được trọng lượng của biến áp.

Khoảng cách an toàn

• Đặt biến áp cách xa các vật dễ cháy và các thiết bị khác để đảm bảo an toàn cháy nổ.
• Khoảng cách giữa biến áp và tường hoặc các vật cản khác cần đủ lớn để tiện cho việc kiểm tra và bảo trì.

Đấu nối dây đúng cách

Kiểm tra ký hiệu và màu sắc dây

• Trước khi đấu nối, cần kiểm tra kỹ các ký hiệu và màu sắc dây trên cả đầu vào (sơ cấp) và đầu ra (thứ cấp) để tránh nhầm lẫn.
• Thông thường, các pha A, B, C của nguồn điện 3 pha được ký hiệu rõ ràng. Đối với dây trung tính (nếu có), cần đảm bảo kết nối đúng.

Đảm bảo tiếp xúc tốt

• Các đầu nối dây cần được kẹp chặt để đảm bảo tiếp xúc tốt, tránh hiện tượng đánh lửa hoặc quá nhiệt tại các điểm nối.
• Sử dụng đầu cốt chất lượng cao và kiểm tra độ chắc chắn sau khi đấu nối.

 Đấu nối đúng sơ đồ kỹ thuật

• Tuân theo sơ đồ đấu nối được nhà sản xuất cung cấp. Đặc biệt, khi lắp đặt biến áp 3 pha ra 1 pha, cần xác định rõ:
  • Đấu nối giữa các pha nào (A-B, B-C, hoặc A-C) để đảm bảo điện áp đầu ra đúng yêu cầu.
  • Đảm bảo dây trung tính được nối chính xác nếu sử dụng.

Kiểm tra hệ thống trước khi vận hành

Kiểm tra cách điện

• Đảm bảo các cuộn dây và lõi biến áp được cách điện tốt để tránh hiện tượng rò rỉ điện, gây nguy hiểm hoặc tổn hao năng lượng.
• Sử dụng các thiết bị đo cách điện chuyên dụng để kiểm tra độ bền cách điện.

Kiểm tra điện áp và tải

• Đo điện áp đầu vào và đầu ra để xác nhận đúng giá trị thiết kế.
• Kiểm tra tải đầu ra để đảm bảo không vượt quá công suất định mức của biến áp.

Kiểm tra nhiệt độ

• Trong lần vận hành đầu tiên, cần theo dõi nhiệt độ của biến áp. Nếu thấy biến áp quá nóng, cần dừng hoạt động và kiểm tra nguyên nhân.

Bảo vệ và an toàn

Hệ thống bảo vệ quá tải

• Lắp đặt các thiết bị bảo vệ như cầu dao tự động (MCB) hoặc thiết bị ngắt mạch (RCD) để bảo vệ biến áp khỏi tình trạng quá tải hoặc ngắn mạch.
• Đảm bảo các thiết bị bảo vệ được chọn có thông số kỹ thuật phù hợp với biến áp.

Bảo vệ chống sét

• Nếu biến áp được lắp đặt ngoài trời hoặc ở khu vực có nguy cơ sét đánh cao, cần lắp đặt hệ thống chống sét để bảo vệ thiết bị.

Đảm bảo nối đất

• Biến áp cần được nối đất đúng cách để đảm bảo an toàn điện cho người sử dụng và thiết bị.
• Điện trở nối đất nên được đo và kiểm tra định kỳ để đảm bảo không vượt quá mức cho phép.

Bảo trì và kiểm tra định kỳ

Vệ sinh biến áp

• Loại bỏ bụi bẩn, dầu mỡ bám trên biến áp để đảm bảo khả năng tản nhiệt tốt.
• Kiểm tra và làm sạch các điểm nối dây để tránh hiện tượng tiếp xúc kém.

Kiểm tra các thông số kỹ thuật

• Đo điện áp, dòng điện, và nhiệt độ hoạt động của biến áp để phát hiện sớm các vấn đề bất thường.
• Kiểm tra định kỳ độ bền cách điện và các linh kiện bên trong (nếu có thể).

Thay thế linh kiện hỏng

• Thay thế ngay các linh kiện bị hỏng, như dây cáp bị cháy, cách điện bị suy giảm hoặc các đầu nối bị lỏng.

Lưu ý khác

Tuân thủ tiêu chuẩn kỹ thuật

• Việc lắp đặt biến áp cần tuân thủ các tiêu chuẩn kỹ thuật quốc gia hoặc quốc tế, như IEC, TCVN, để đảm bảo an toàn và hiệu quả.

Sử dụng dịch vụ chuyên nghiệp

• Đối với các hệ thống phức tạp hoặc biến áp công suất lớn, nên thuê đội ngũ kỹ thuật chuyên nghiệp để thực hiện lắp đặt và kiểm tra.

Đọc kỹ hướng dẫn sử dụng

• Trước khi lắp đặt, cần đọc kỹ tài liệu hướng dẫn của nhà sản xuất để nắm rõ các yêu cầu cụ thể cho từng loại biến áp.

Lắp đặt biến áp 3 pha ra 1 pha là một công việc đòi hỏi sự cẩn thận và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Việc đảm bảo đúng yêu cầu sử dụng, chọn vị trí lắp đặt phù hợp, đấu nối dây đúng cách, và thực hiện các biện pháp bảo vệ và bảo trì định kỳ sẽ giúp tăng tuổi thọ, hiệu quả và độ an toàn của thiết bị.
